珠海市鹤洲至高栏港高速公路HGLM标房建项目鹤洲北管养中心办公楼和交警办公楼等部位基础优化工程，预制钢筋混凝土方桩压桩、植筋、增补地梁、承台和结构板等。其中预制钢筋混凝土方桩压桩主要采用混凝土预制管桩桩帽抗浮和桩身抗横向破坏结构及施工方法，在原有的设计和施工的基础上，在混凝土管桩端部加装钢抱箍牛腿和接桩部位加装多片弧形钢抱片，增强承台、桩帽、桩身连接的整体性。
具体施工技术：
1：成桩，设置混凝土管桩本体；
2：在成桩处开挖承台基坑；
3：在混凝土管桩本体的端部外侧设置钢抱箍，在钢抱箍外焊接多块竖板，在竖板底部设置环形钢板，在竖板外焊接栓钉；
4：在所述钢抱箍与所述混凝土管桩本体之间的缝隙填充结构胶；
5：在混凝土管桩本体内部浇筑混凝土及设置L形连接条，所述L形连接条由钢筋弯折而成；
6、在承台基坑内设置钢筋笼，钢筋笼中位于所述环形钢板下方的纵筋与所述环形钢板焊接相连；
7、在承台基坑内浇筑混凝土以形成承台。
其中，在步骤1中，所述混凝土管桩本体由若干管桩相连而成，管桩的端部的端面具有端头板，管桩的端部的外侧套接有套箍板，将相邻的管桩的端头板进行焊接，并在两根管桩的连接处的外侧焊接多块弧形钢抱板，所述弧形钢抱板焊接在套箍板上。
该施工方法能够加强混凝土管桩本体和承台之间的连接强度，提高混凝土管桩本体和承台的抗拉抗浮能力，可有效避免建筑物上浮，也避免了因建筑物上浮后补救抗浮的巨额成本。另外通过在管桩拼接处增加弧形钢抱板，加强管桩连接处的强度，可有效对抗地下流动淤泥对管桩基础的横向破坏，避免因管桩基础被横向破坏而导致路基下沉、建筑物不均匀沉降等问题。

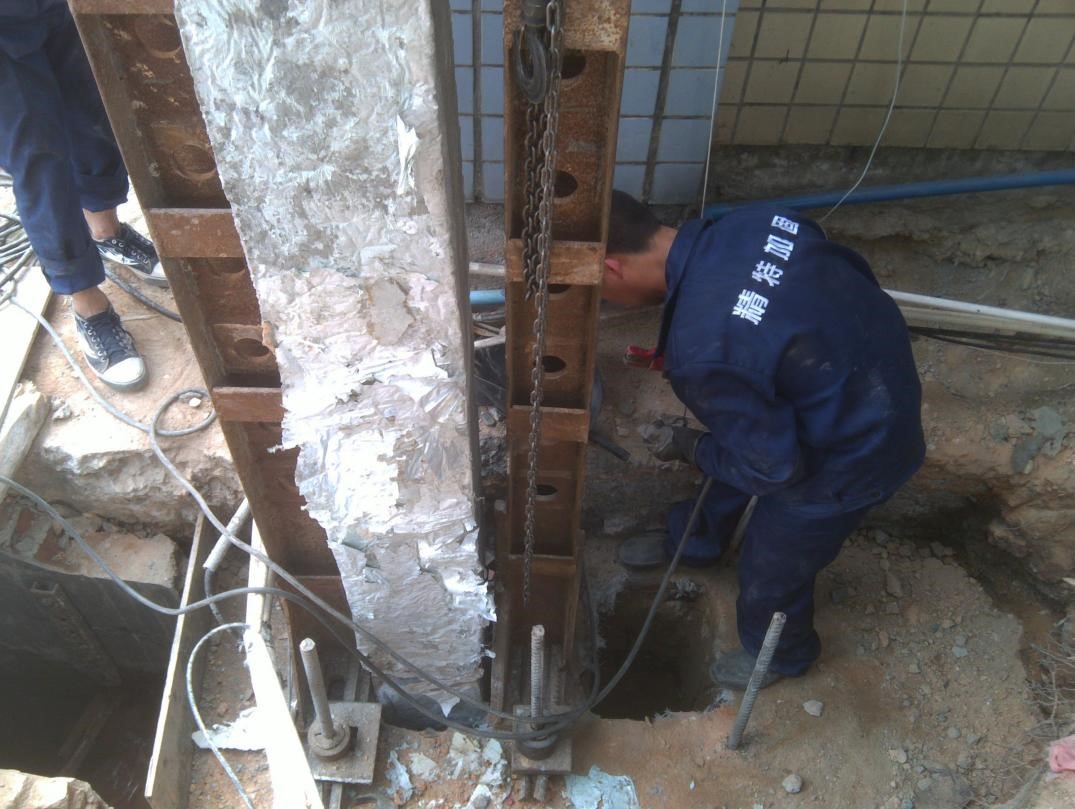

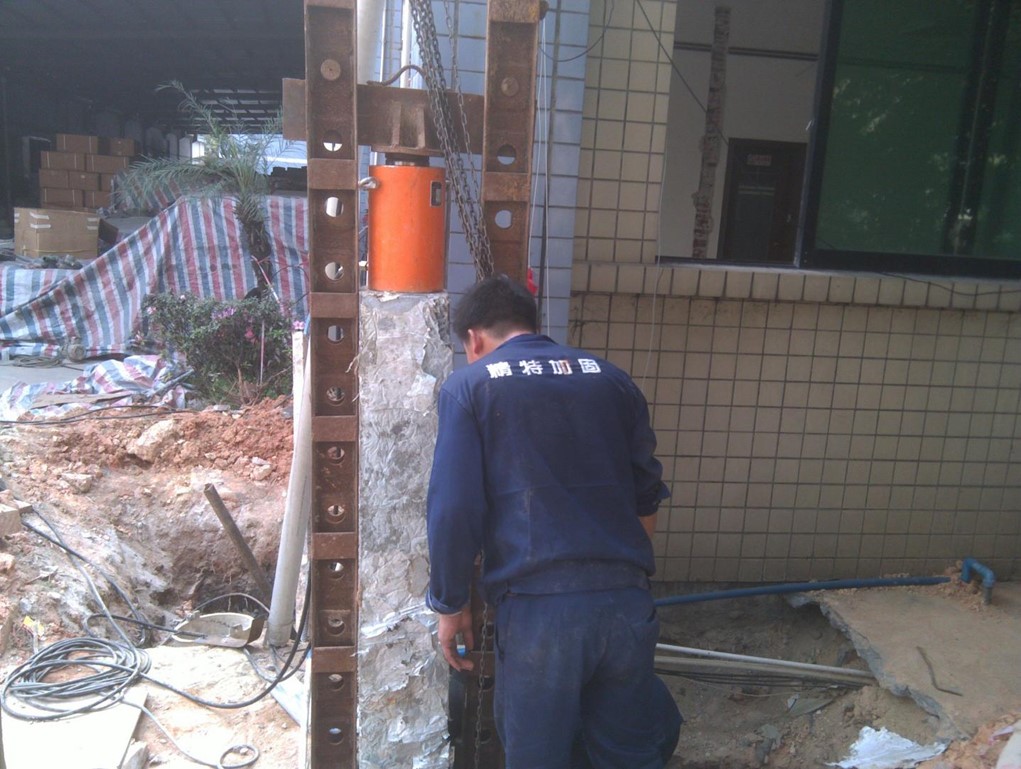

预制混凝土方桩锚杆静压桩

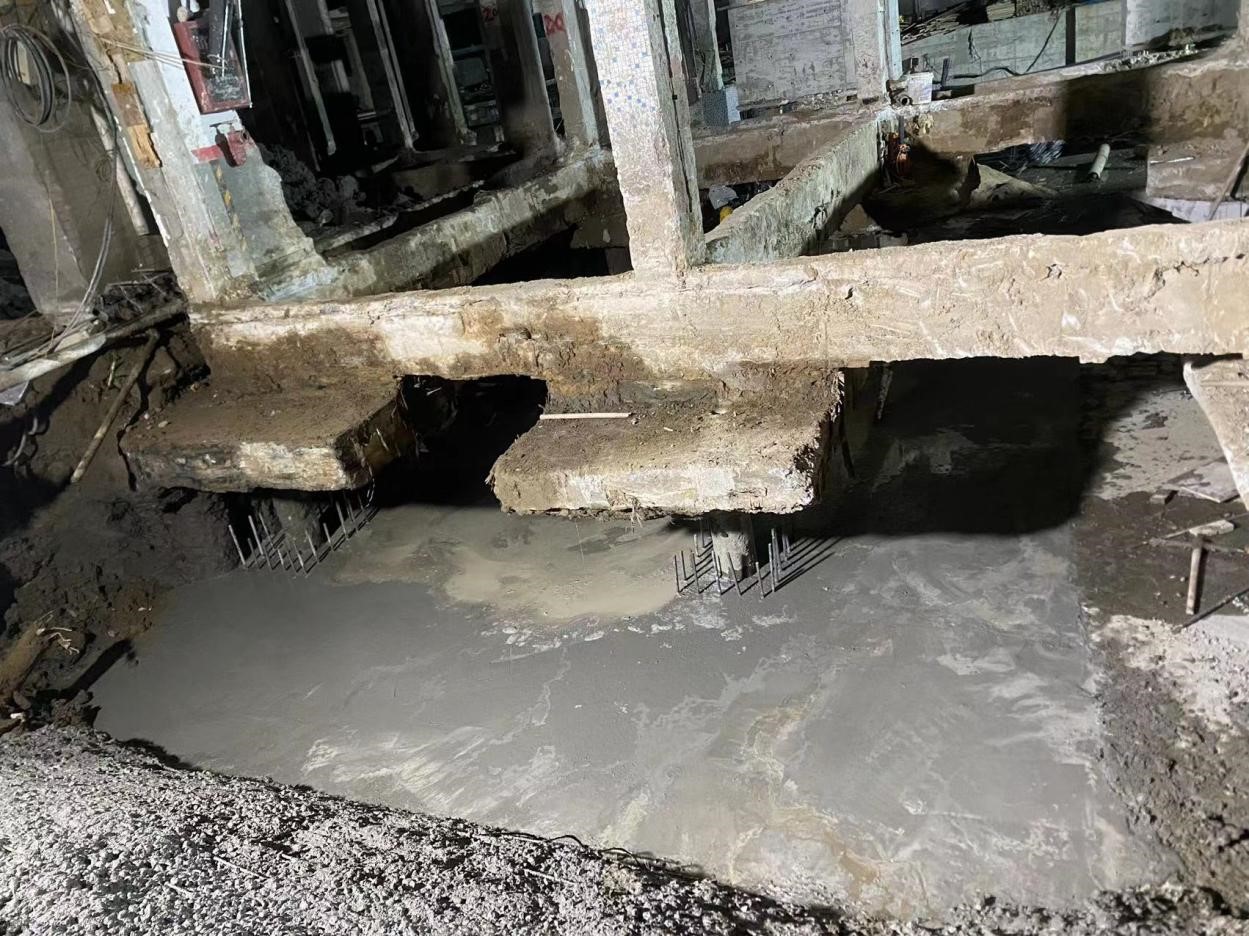

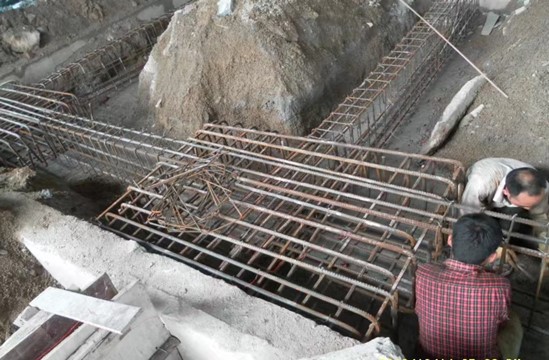

承台增大 新增地梁
附图说明
为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明的一些实施例。
图1为本发明混凝土预制管桩桩帽抗浮和桩身抗横向破坏结构的示意图；

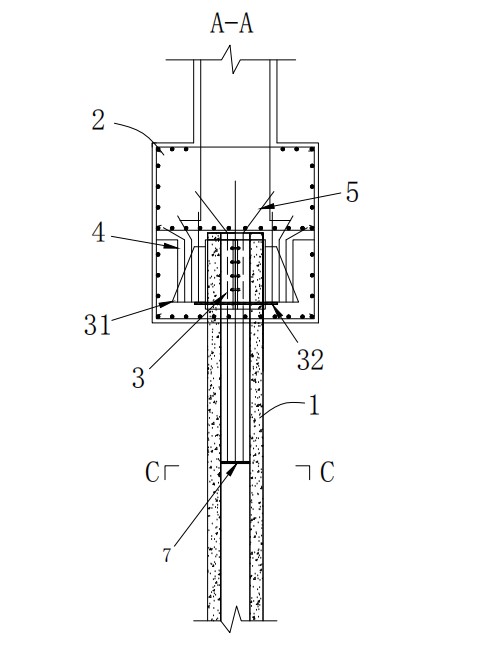

图2为图1中A-A的截面示意图；
图3为图1中B-B的截面示意图；

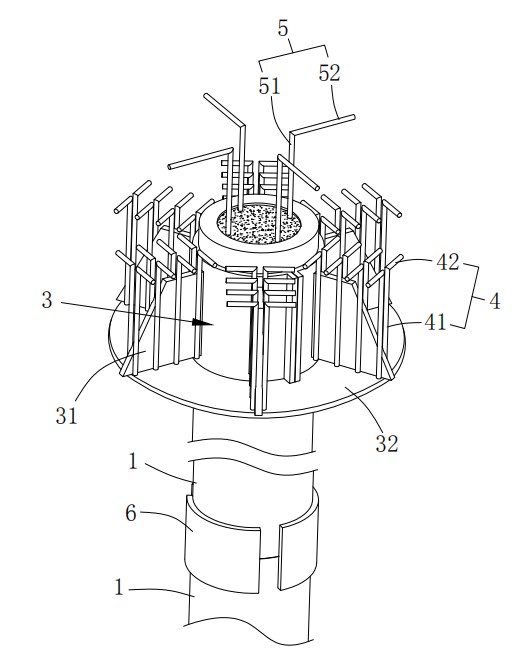

图4为所述抗浮桩的端部的结构示意图；

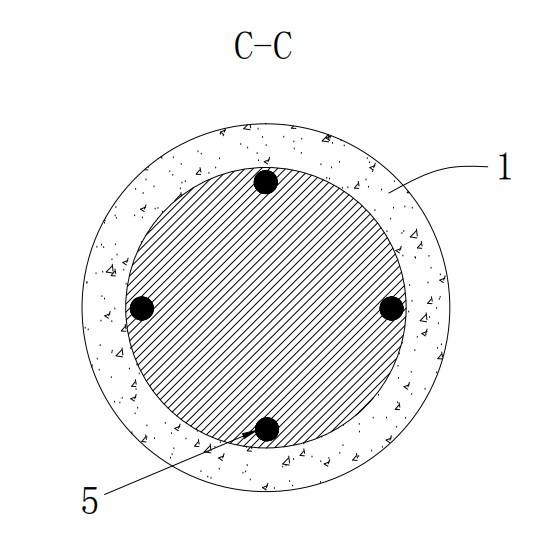

图5为图2中C-C的截面示意图；

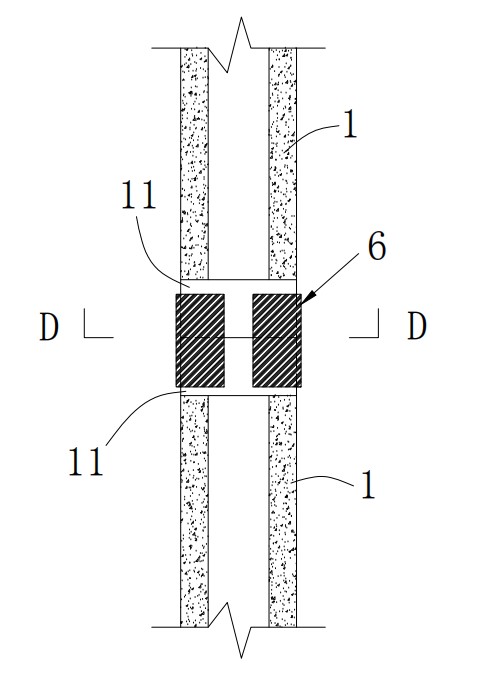

图6为管桩与管桩之间的连接示意图；

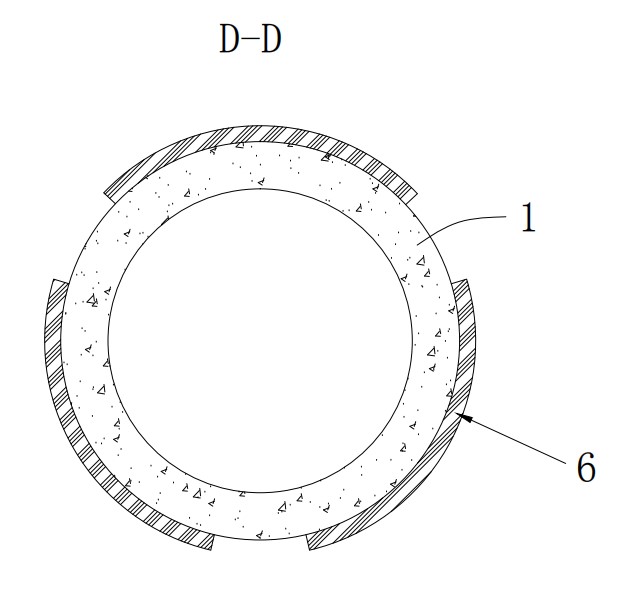

图7为图6中D-D的截面示意图。
图1
图2
图3
图4
图5
图6
图7 |
